Коротко
Ресурс пневмоцилиндра подтверждают на стенде циклической наработки: цилиндр под рабочим давлением совершает миллионы двойных ходов, пока контролируемые параметры - утечка, усилие, время хода - остаются в допуске. Заявленный ресурс действителен только при нормированных условиях: чистый воздух по ISO 8573, отсутствие боковых нагрузок, паспортная скорость поршня. WAALPC ведёт производство полного цикла - от разработки и механообработки до сборки и испытаний - и даёт на продукцию гарантию 12 месяцев.
В чём измеряют ресурс: циклы и пробег штока
Ресурс - это наработка до предельного состояния. Для пневмоцилиндра предельное состояние наступает не тогда, когда ломается корпус, а когда деградируют уплотнения: растёт утечка, падает развиваемое усилие, увеличивается трение. Корпус и шток при правильной эксплуатации переживают несколько комплектов уплотнений.
Наработку выражают двумя способами, и они связаны простой формулой:
L = 2 · s · N, где L - суммарный путь уплотнений, s - ход цилиндра, N - число двойных ходов (циклов).
Пример: цилиндр с ходом 100 мм за 1 миллион циклов пройдёт 2 · 0,1 м · 1 000 000 = 200 км пути уплотнений. Отсюда важное следствие: короткоходный цилиндр при том же ресурсе в километрах выдержит в разы больше циклов, чем длинноходный. Поэтому корректно сравнивать серии по пробегу штока, а не только по числу срабатываний.
Как устроен стенд циклических испытаний

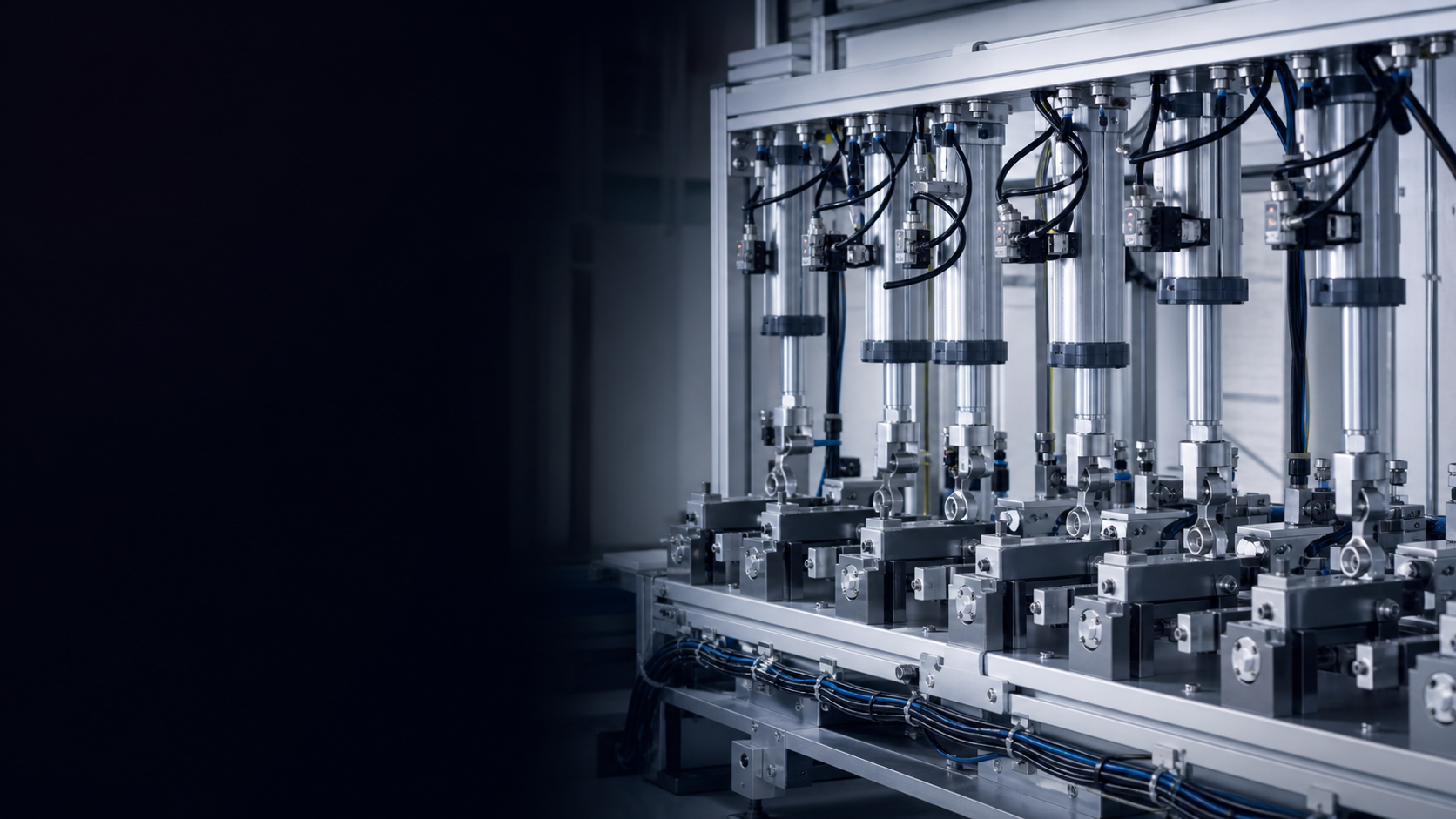

Стенд ресурсных испытаний - это автоматическая установка, которая непрерывно переключает испытуемый цилиндр и следит за его состоянием. Типовой состав:
- Блок подготовки воздуха - задаёт нормированный класс чистоты по ISO 8573: фильтрация твёрдых частиц, отделение влаги, стабильное давление.
- Распределитель - переключает цилиндр с заданной частотой; его собственный ресурс должен многократно превышать программу испытаний.
- Нагрузка - груз или противодавление, имитирующие рабочее усилие; без нагрузки испытание не отражает реальный режим.
- Датчики положения - фиксируют доход поршня до крайних точек; если цилиндр не завершил ход за отведённое время, стенд регистрирует событие.
- Счётчик циклов и журнал - накапливают наработку и привязывают к ней результаты периодических замеров утечки и усилия.
Стенд работает круглосуточно. При частоте один цикл в секунду за сутки набегает 86 400 циклов, то есть миллион циклов набирается примерно за 12 суток. На реальной машине с темпом 5 циклов в минуту тот же миллион растянулся бы более чем на четыре месяца непрерывной работы - в этом и смысл ускоренных стендовых испытаний.
Критерии отказа: когда испытание останавливают
Испытание не идёт «до разрушения». Отказом считают выход контролируемого параметра за допуск:
- рост утечки сверх допустимой по методике - главный признак износа поршневого уплотнения и манжеты штока;
- падение усилия на штоке из-за перетечек воздуха через поршень;
- рост времени хода из-за увеличившегося трения;
- видимые дефекты при осмотре: задиры на штоке, выдавливание или подрез кромки уплотнения, разбитый демпфер.
Число циклов, при котором все образцы партии остались в допуске, и становится подтверждённым ресурсом серии при нормированных условиях.
Подобрать цилиндр под конкретную задачу - по типоразмеру, ходу и стандарту - можно в каталоге WAALPC: 425 серий в 15 категориях, 28 480 артикулов в реестре.
Что влияет на износ: главные факторы
На стенде условия нормированы, а на производстве - нет. Практически всегда цилиндр «не доживает» до стендового ресурса по одной из причин ниже.
| Фактор | Механизм износа | Как снизить влияние |
|---|---|---|
| Твёрдые частицы в воздухе | Абразивный износ кромок уплотнений и зеркала гильзы | Фильтрация, контроль класса чистоты по ISO 8573 |
| Влага и конденсат | Вымывание заводской смазки, коррозия гильзы и штока | Влагоотделитель, осушитель, дренаж магистрали |
| Скорость выше паспортной | Перегрев кромки уплотнения, удары поршня в крышки | Дроссели на выхлопе, настройка демпфирования |
| Боковая нагрузка, несоосность | Односторонний износ направляющей втулки и манжеты штока | Шарнирные опоры, качающиеся цапфы, внешние направляющие |
| Температура вне диапазона | Затвердевание или размягчение материала уплотнений | Подбор материала уплотнений под условия среды |
| Жёсткий останов в конце хода | Разрушение демпфера и посадочных мест крышек | Регулируемое пневмодемпфирование, внешние демпферы |
Обратите внимание: половина строк таблицы относится не к самому цилиндру, а к системе вокруг него. Качество сжатого воздуха и правильное крепление дают больший вклад в ресурс, чем разница между сериями одного класса.
Испытания в производственном цикле WAALPC
WAALPC основана в 2011 году и имеет статус национального высокотехнологичного предприятия КНР. Производство построено по принципу полного цикла: разработка, механообработка, сборка и испытания выполняются на одной площадке. Это означает, что стендовая проверка - не разовая процедура при выводе серии на рынок, а постоянная часть контроля: геометрию гильз и штоков проверяют после механообработки, собранные цилиндры проходят проверку на герметичность, а ресурсные стенды подтверждают наработку серий. Продукция поставляется более чем в 40 стран.
Для задач общепромышленной автоматизации в каталоге есть цилиндры основных международных стандартов:
- Серия DSBC - профильные цилиндры ISO 15552, аналог решений AirTAC для типовых приводов от станков до упаковочных линий;
- Серия DSNU - круглые мини-цилиндры ISO 6432, аналог Festo DSNU и SMC CJ2 для компактных узлов;
- полный раздел пневмоцилиндров WAALPC - от компактных по ISO 21287 до направляющих модулей.
Как продлить ресурс цилиндра на своей машине
Практический контрольный список, который приближает реальную наработку к стендовой:
- поставьте блок подготовки воздуха и следите за состоянием фильтров - это дешевле любой замены уплотнений;
- исключите боковые нагрузки: проверьте соосность, при качании узла используйте шарнирное крепление;
- настройте скорость дросселями и отрегулируйте пневмодемпфирование так, чтобы поршень подходил к крышке без удара;
- не превышайте паспортное давление и температурный диапазон уплотнений;
- при плановых остановках осматривайте шток: риски и задиры на нём режут манжету за считаные смены.
