Серии
Серии пневмоцилиндров
От стандартных приводов по ISO 15552 до миниатюрных и безштоковых серий под точное движение и большие ходы.
Стандартные SC
Цилиндры со штоком по ISO 6431 / 15552. Диаметр поршня 32-250 мм, ход до 1000 мм, регулируемое демпфирование.
Серия SU
Стандартные облегчённые цилиндры по ISO 6431.
Диаметр 32-100 мм, ход до 500 мм
Серия SDA
Компактные цилиндры малой строительной длины.
Диаметр 12-100 мм, ход 5-100 мм
Серии MA / MAL
Мини-цилиндры по ISO 6432 в нержавеющем и алюминиевом исполнении.
Диаметр 16-40 мм, ход до 500 мм
Серии CJ2 / CDJ2
Миниатюрные цилиндры для точных и малогабаритных задач.
Диаметр 6-16 мм, ход до 200 мм

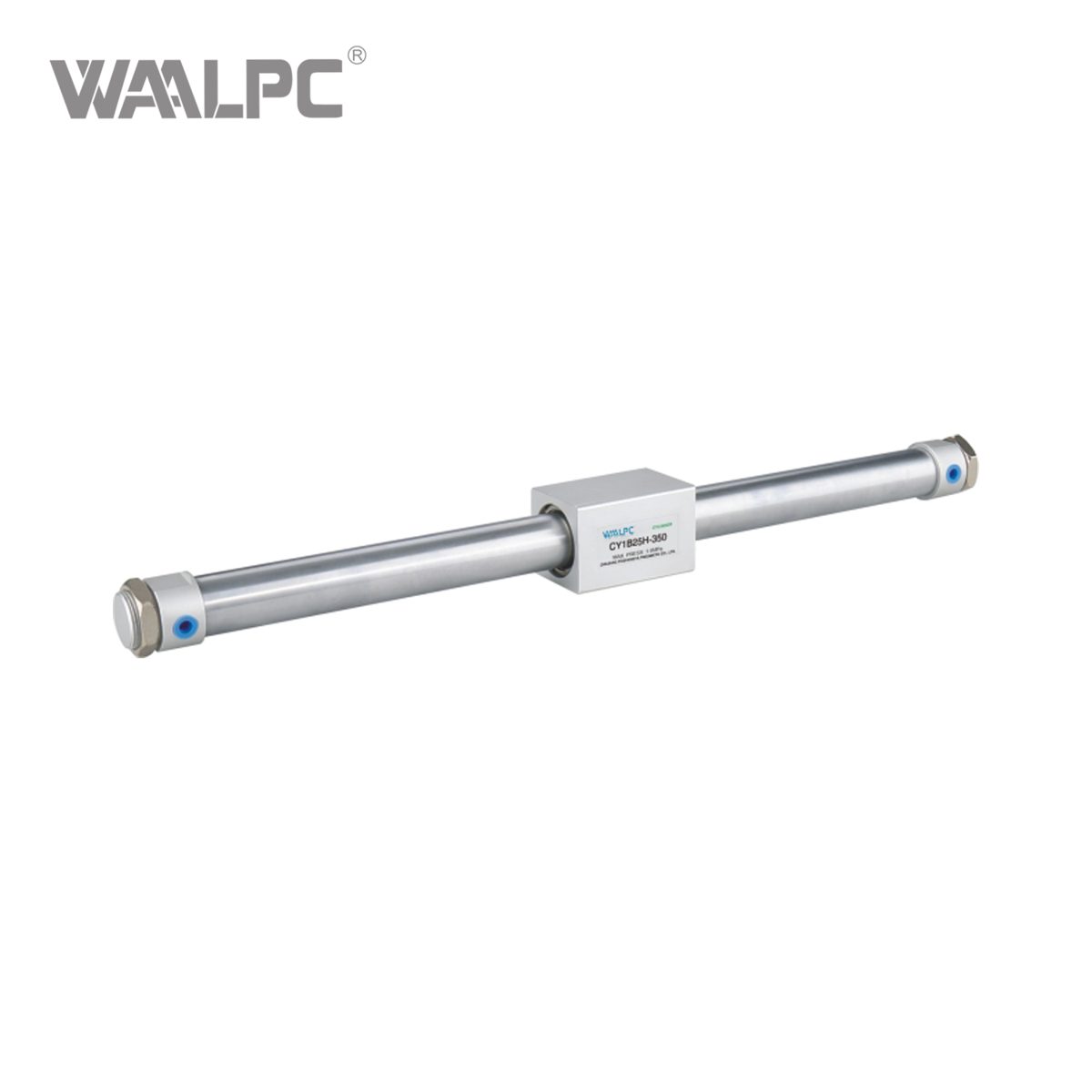

Безштоковые CY
Безштоковые цилиндры для больших ходов при компактной установке. Диаметр 10-63 мм, ход до 2000 мм, регулируемое демпфирование.
Характеристики
Характеристики серий
Сравнительная таблица типа, стандарта и геометрии по сериям пневмоцилиндров.
| Серия | Тип | Стандарт | Диаметр поршня, мм | Ход, мм | Демпфирование |
|---|---|---|---|---|---|
| SC | Стандартный | ISO 6431 / 15552 | 32-250 | до 1000 | регулируемое |
| SU | Стандартный облегчённый | ISO 6431 | 32-100 | до 500 | регулируемое |
| SDA | Компактный | - | 12-100 | 5-100 | упругое / без |
| MA | Мини, нержавеющий | ISO 6432 | 16-40 | до 500 | регулируемое |
| MAL | Мини, алюминиевый | ISO 6432 | 16-40 | до 500 | регулируемое |
| CJ2 | Миниатюрный | - | 6-16 | до 200 | упругое |
| CY | Безштоковый | - | 10-63 | до 2000 | регулируемое |
Рабочее давление до 1,0 МПа, уплотнения NBR. Исполнения с магнитным поршнем под датчики положения.
Особенности
Особенности и исполнения
Давление до 1,0 МПа
Рабочее давление до 1,0 МПа, уплотнения NBR для стабильной работы в типовых пневмосистемах.
Магнитный поршень
Исполнения с магнитным поршнем под бесконтактные датчики положения для контроля хода.
Крепёж и аксессуары
Вилки, лапы, фланцы и кронштейны для монтажа цилиндров в любом положении.
Шток под заказ
Исполнение штока из нержавеющей стали и хромирование под заказ для тяжёлых условий.
Подбор и покупка
Купить цилиндры или подобрать аналог
Заказ со склада в Москве через официального дистрибьютора. Подберём замену импортным сериям Festo, SMC, Camozzi по присоединительным и установочным размерам.
Точные характеристики и исполнения уточняйте в каталоге или у инженеров WAALPC.
