Серии
Линейка распределителей
Управление потоком сжатого воздуха для приводов и клапанов. Одиночный монтаж на плите и батарейные островные сборки.

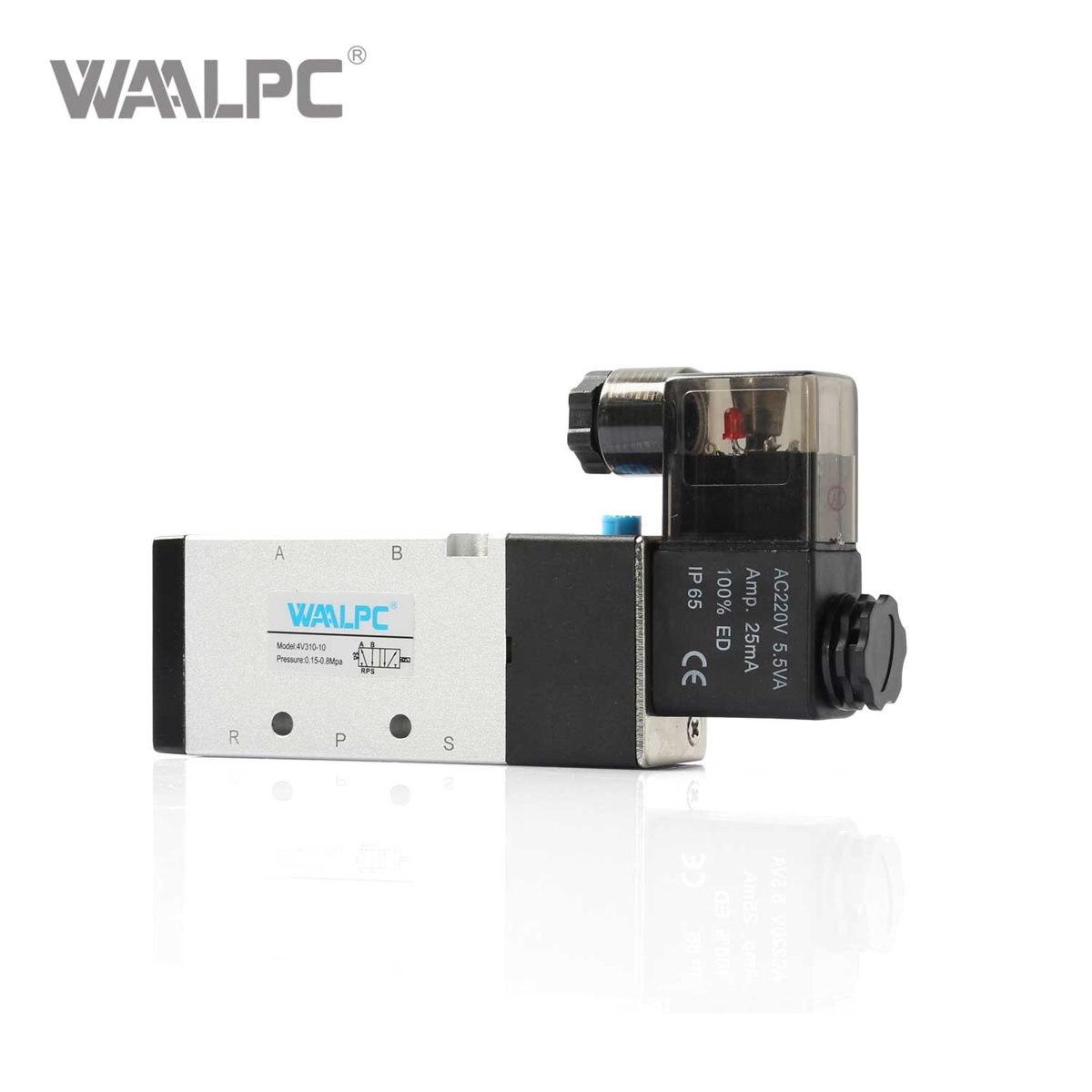

4V - электромагнитные распределители
Функции 5/2 и 5/3, типоразмеры от M5 до G1/2. Питание катушки 12 / 24 В DC и 110 / 220 В AC.

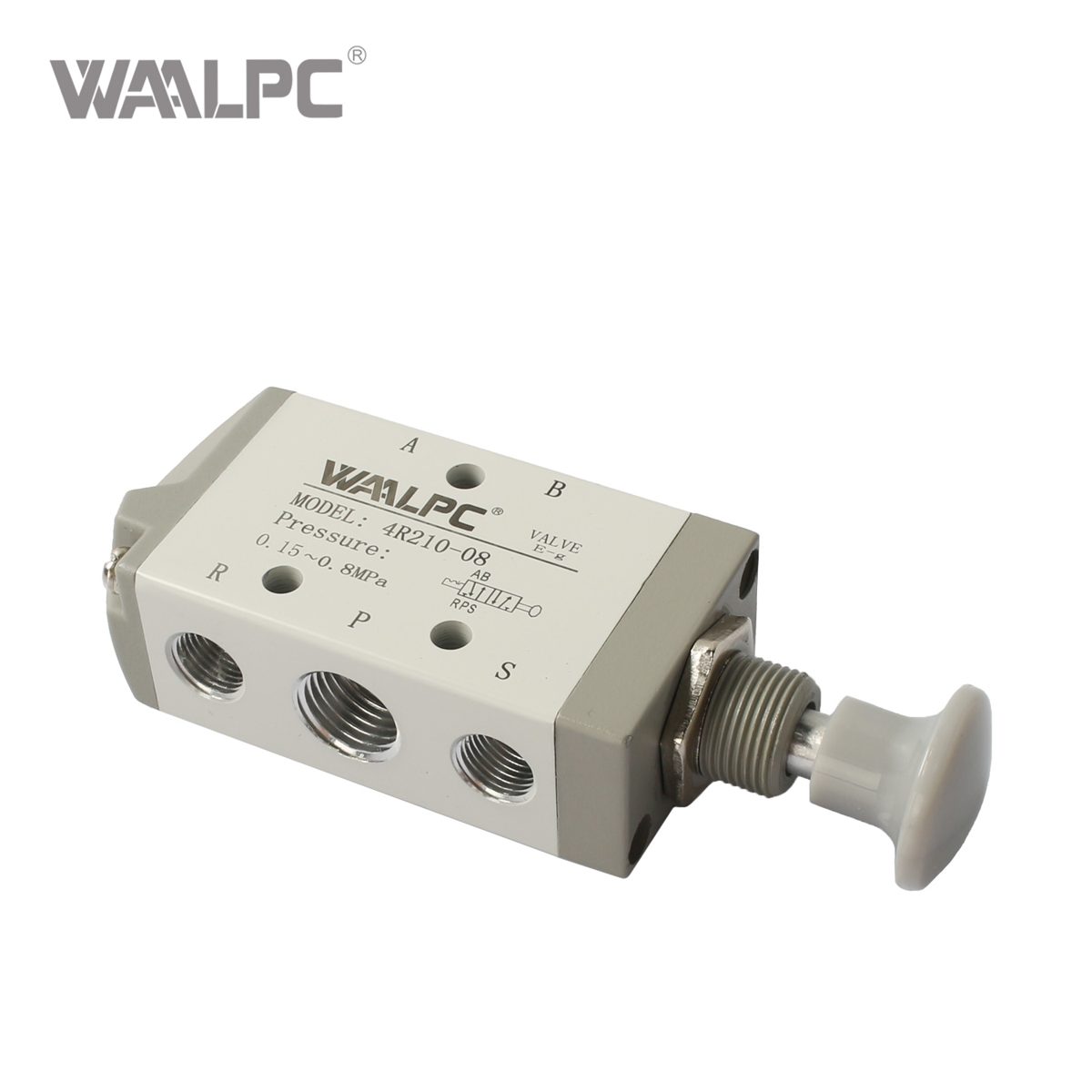

4A - пневмоуправляемые
Переключение управляющим давлением, без электропитания.
5/2, 5/3
3V - распределители 3/2
Управление одиночными приводами и подача-сброс давления.
M5 - G1/4

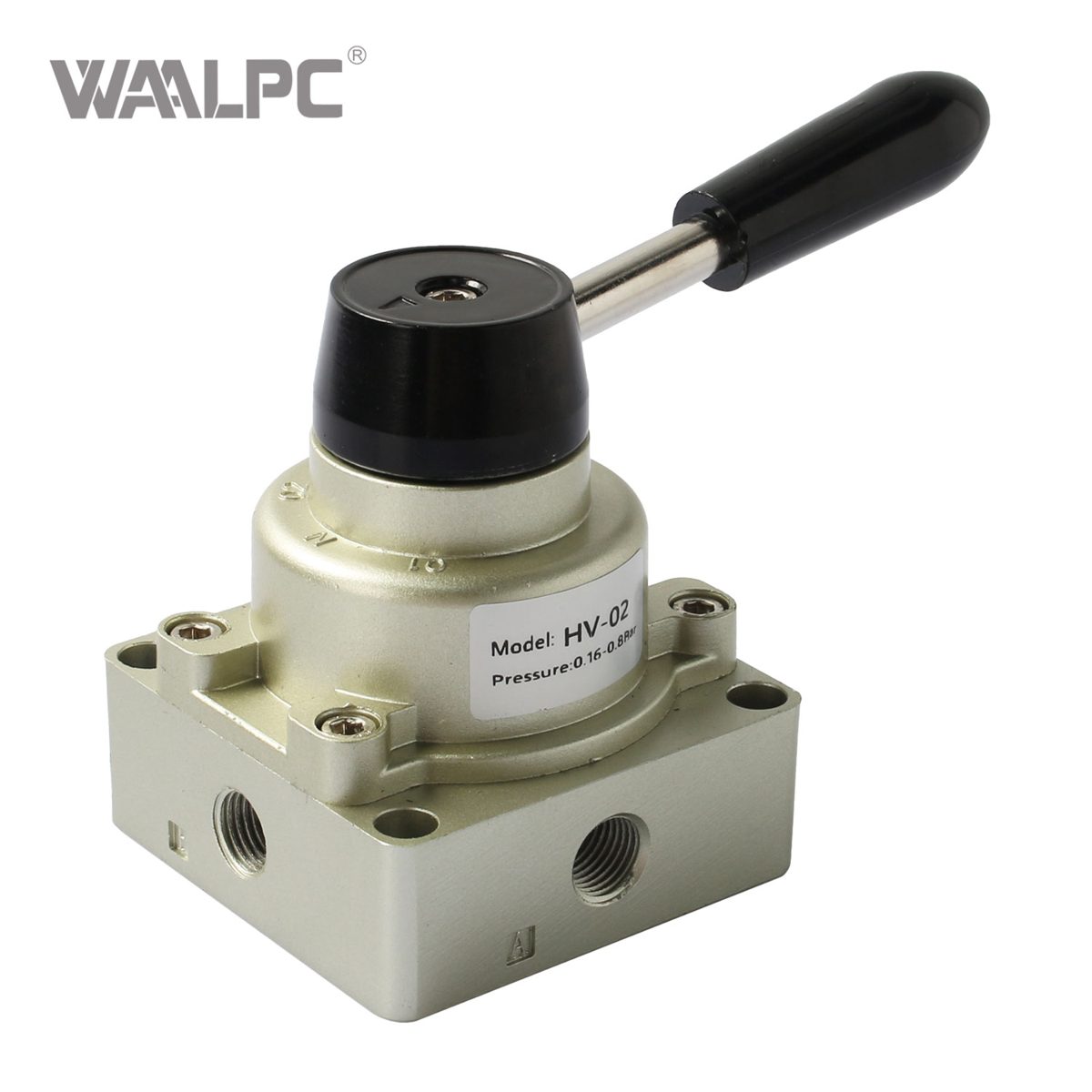

4M / 4H / HV - ручные и механические
Кнопочное, рычажное, роликовое и поворотное управление потоком.
Без электропитания
Островные сборки
Батарейный монтаж группы распределителей на общей плите.
Компактная разводка
Характеристики серий
Сравнение серий распределителей
Основные параметры по типу управления и функции. Точные значения зависят от типоразмера и исполнения.
| Серия | Функция | Присоединение | Управление | Рабочее давление | Напряжение катушки |
|---|---|---|---|---|---|
| 4V110 / 4V120 / 4V130 | 5/2, 5/3 | M5 - G1/8 | электромагнитное | 0,15-0,8 МПа | 12 / 24 В DC, 110 / 220 В AC |
| 4V210 / 4V220 / 4V230 | 5/2, 5/3 | G1/8 - G1/4 | электромагнитное | 0,15-0,8 МПа | 12 / 24 В DC, 110 / 220 В AC |
| 4V310 / 4V330 / 4V410 / 4V430 | 5/2, 5/3 | G1/4 - G1/2 | электромагнитное | 0,15-0,8 МПа | 12 / 24 В DC, 110 / 220 В AC |
| 4A series | 5/2, 5/3 | G1/8 - G1/2 | пневматическое | 0,15-0,8 МПа | - |
| 3V series | 3/2 | M5 - G1/4 | электромагнитное | 0,15-0,8 МПа (внутр. пилот); 0-0,8 МПа - прямое действие / внешний пилот | 12 / 24 В DC, 220 В AC |
Особенности
Управление и монтаж
Ручной дублёр
Кнопка ручного переключения для наладки и проверки без подачи сигнала.
Светодиодная индикация
Подсветка состояния катушки для быстрой диагностики работы.
Низкое энергопотребление
Экономичные катушки для длительной работы и снижения нагрева.
Монтаж на плите или в батарее
Одиночная установка или объединение в островную сборку с общей разводкой.
Подбор и покупка
Закажите распределители
Подберём функцию, присоединение и напряжение катушки под вашу схему. Подбор замены импортным сериям Festo, SMC и AirTAC.
Точные характеристики и исполнения уточняйте в каталоге или у инженеров WAALPC.
