Коротко
WAALPC работает с 2011 года, имеет статус национального высокотехнологичного предприятия КНР и выпускает пневматику по полному циклу: разработка, механообработка, сборка, испытания. Ключевые операции выполняются на станках с ЧПУ и автоматических сборочных линиях. Для заказчика это означает повторяемость: цилиндр из свежей партии совпадает по посадочным и рабочим параметрам с цилиндром, купленным год назад, потому что геометрию задаёт управляющая программа, а не рука оператора.
Почему пневматике нужна автоматическая сборка
Пневмоцилиндр прост по схеме и требователен к исполнению. Его ресурс определяют вещи, которые не видны при отгрузке: качество зеркала гильзы, соосность штока и направляющей втулки, состояние кромок уплотнений после монтажа, доза смазки. Ошибка в любой из этих операций не проявляется на приёмке - цилиндр работает, но изнашивается быстрее расчётного срока.
Ручная сборка даёт разброс: два оператора соберут два одинаковых по чертежу цилиндра с разным усилием запрессовки, разной затяжкой и разным количеством смазки. Автоматическая линия исключает эту переменную. Каждое изделие проходит один и тот же маршрут с одними и теми же режимами, поэтому характеристики внутри партии и между партиями сходятся.
Механообработка: станки с ЧПУ
Гильзы, штоки, крышки цилиндров и корпуса распределителей обрабатываются на токарных и фрезерных центрах с ЧПУ. Размеры задаёт программа, станок повторяет их на всей партии, а износ инструмента отслеживается коррекцией, а не «на глаз».
Для цилиндров это принципиально: присоединительные размеры нормированы стандартами ISO 15552, ISO 6432 и ISO 21287 - межосевые расстояния крепёжных отверстий, резьбы штока, посадки под крепёж. Обработка с ЧПУ удерживает эти размеры в допуске стабильно, поэтому профильные цилиндры серии DSBC встают на посадочные места, спроектированные под ISO 15552, без подгонки.
Отдельная операция - хонингование внутренней поверхности гильзы. Шероховатость зеркала напрямую определяет ресурс уплотнений поршня: слишком грубая поверхность режет кромку манжеты, слишком гладкая не удерживает смазочную плёнку. На автоматизированном участке шероховатость контролируется приборно по каждой наладке, а не выборочной оценкой.

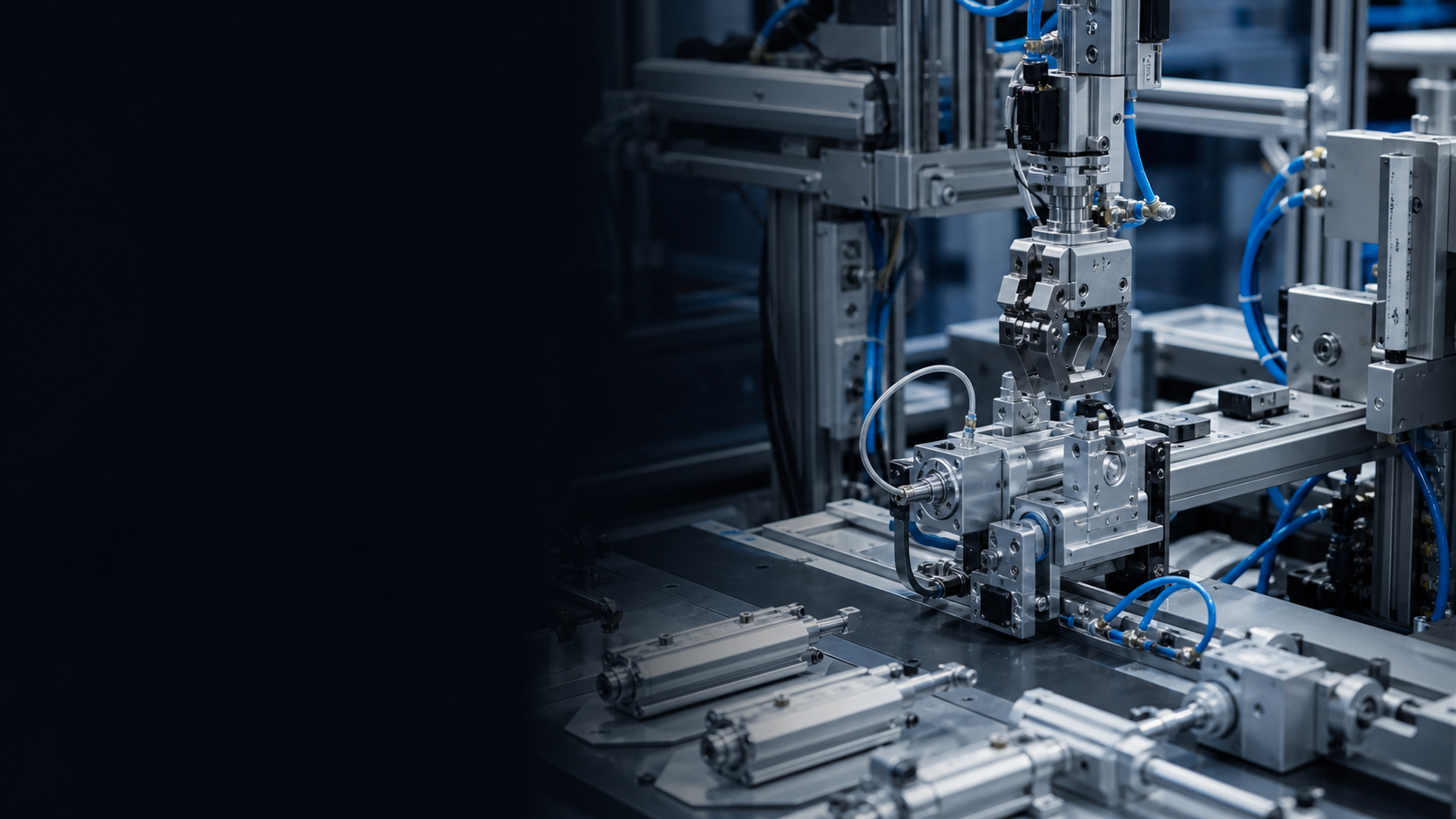

Автоматическая сборка: где машина точнее человека
На сборочных линиях автоматизированы операции, в которых человеческий фактор даёт наибольший разброс:
- Монтаж уплотнений. Манжеты и кольца устанавливаются оснасткой без перекоса и закусывания кромки - главной причины ранних утечек.
- Дозирование смазки. Дозатор подаёт одинаковое количество смазки в каждый узел. Недостаток сокращает ресурс, избыток загрязняет пневмосистему.
- Затяжка резьбовых соединений. Инструмент с контролем момента затягивает стяжки и крышки с заданным усилием, без недотяжки и срыва резьбы.
- Маркировка. Артикул и параметры наносятся автоматически, изделие однозначно идентифицируется при заказе повторной партии.
Всего в каталоге на waalpc.ru 425 серий в 15 категориях и 28 480 артикулов в реестре - от фитингов до пневмоостровов. Посмотреть структуру и найти нужную серию можно в каталоге продукции WAALPC.
Испытания в потоке, а не после жалоб
Испытания входят в производственный цикл WAALPC наравне с обработкой и сборкой. Автоматизированный стенд проверяет собранное изделие по заданной программе: герметичность, плавность хода, страгивание при низком давлении. Результат фиксируется, а не остаётся в памяти контролёра. Такой сплошной или статистический контроль ловит дефект на линии, до упаковки - в отличие от выборочной проверки, при которой брак обнаруживает уже заказчик.
Как подтверждается ресурс изделий на циклических стендах, мы разбирали отдельно - в статье о ресурсных испытаниях пневмоцилиндров.
Что автоматизация даёт заказчику
| Операция | Ручное исполнение | Автоматизированная линия |
|---|---|---|
| Геометрия деталей | Зависит от оператора и состояния оснастки | Задана программой ЧПУ, стабильна внутри партии и между партиями |
| Монтаж уплотнений | Риск перекоса и надреза кромки | Установка оснасткой, кромка не повреждается |
| Смазка узлов | Доза «на глаз», разброс от изделия к изделию | Дозатор, одинаковое количество в каждом узле |
| Момент затяжки | Разброс по инструменту и усталости оператора | Контроль момента на каждом соединении |
| Контроль качества | Выборочный | Сплошной или статистический по заданному плану |
| Прослеживаемость | Журнал заполняется вручную | Результаты испытаний регистрируются автоматически |
Практические следствия для инженера, который закладывает пневматику в проект:
- Взаимозаменяемость. Изделия одной серии из разных партий совпадают по размерам и характеристикам - замена по регламенту не требует переналадки узла.
- Совместимость по ISO. Цилиндры WAALPC выполняются по ISO 15552, ISO 6432 и ISO 21287, поэтому подбираются как аналог Festo, SMC или AirTAC по присоединительным размерам. Все серии собраны в разделе «Пневмоцилиндры».
- Предсказуемый ресурс. Стабильная сборка означает узкий разброс наработки, гарантия на продукцию - 12 месяцев.
- Серийная надёжность подтверждена рынком. WAALPC поставляет продукцию более чем в 40 стран.
Частые вопросы
Чем автоматическая сборка лучше ручной для пневмоцилиндра?
Цилиндры WAALPC подойдут на посадочные места европейских серий?
Как убедиться в повторяемости качества между партиями?
Какая гарантия на продукцию WAALPC?
Где купить продукцию WAALPC в России?
Что прислать для подбора аналога?
