Коротко
Ресурс пневмоцилиндра почти всегда упирается не в металл, а в уплотнения: манжеты поршня и штока изнашиваются раньше гильзы и крышек. Три основных материала - бутадиен-нитрильный каучук NBR, полиуретан PU и фторкаучук FKM. NBR - базовый вариант для нормальных цеховых условий, PU даёт наибольшую износостойкость при интенсивной работе, FKM выбирают ради температуры до +200 °C и химической стойкости. Правильный выбор - сопоставление температуры, качества воздуха и совместимости со смазкой, а не поиск «лучшего» материала вообще.
Почему именно уплотнения определяют ресурс

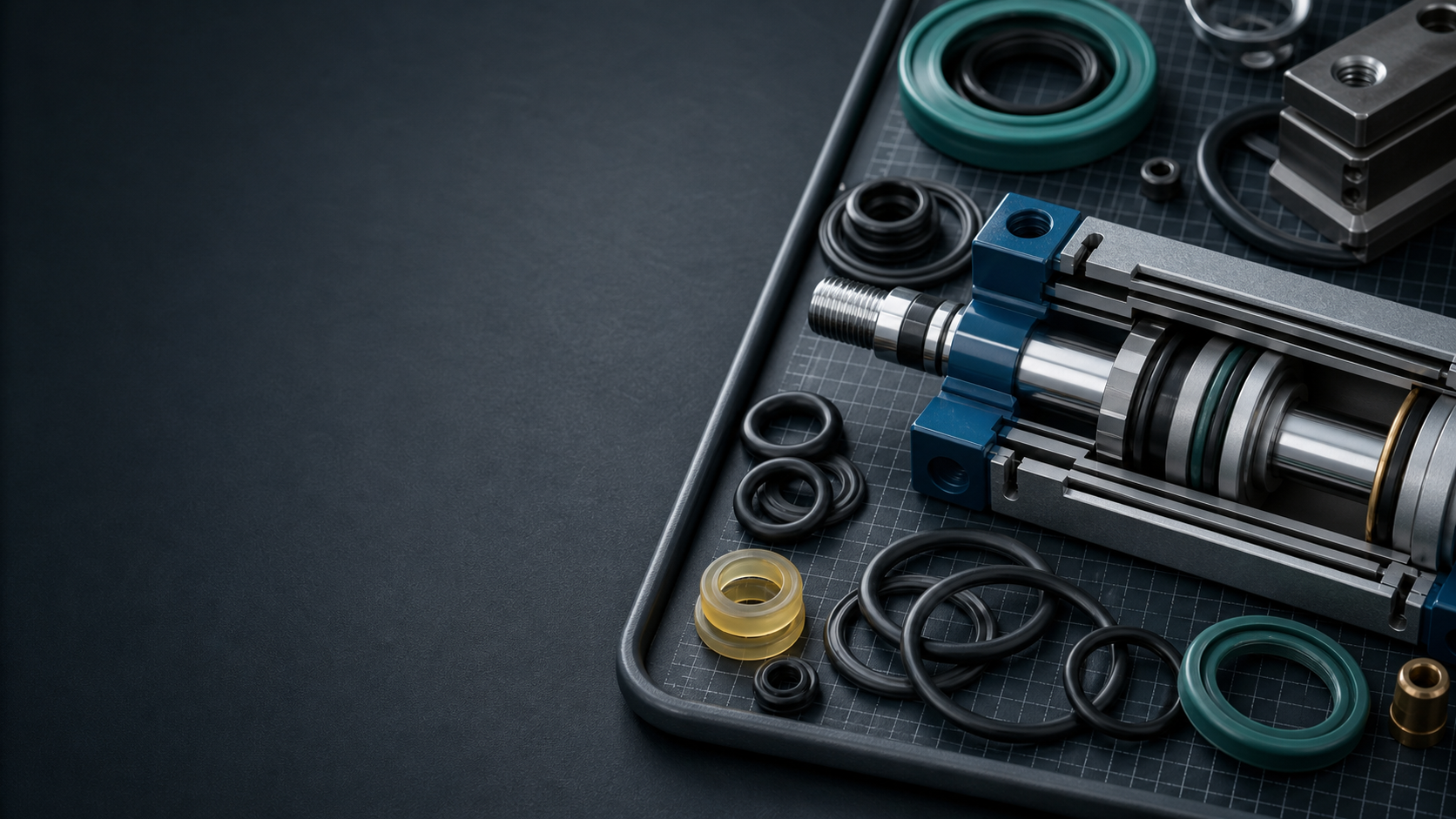

В пневмоцилиндре четыре зоны уплотнения: манжеты поршня, манжета штока, грязесъёмник и статичные кольца крышек. Статичные кольца не двигаются и служат практически неограниченно. А вот манжета поршня скользит по гильзе на каждом ходе: при ходе 100 мм и темпе 30 циклов в минуту кромка за год проходит десятки километров. Поэтому ресурс цилиндров и нормируют в километрах пробега, а не в годах.
Изнашивают кромку три механизма: абразив из сжатого воздуха, «сухое» трение там, где вымыта смазка, и старение эластомера - материал твердеет и перестаёт прижиматься к гильзе. Как только прижим падает, воздух перетекает между полостями: цилиндр теряет усилие и точность остановки. Какой механизм сработает первым - зависит от материала манжеты и условий эксплуатации.
NBR: базовый эластомер пневматики
Бутадиен-нитрильный каучук NBR - самый распространённый материал уплотнений в промышленности. Типовой рабочий диапазон - от -20 до +80 °C, хорошая совместимость с минеральными маслами и консистентными смазками, невысокая стоимость. Для цеха с нормальной температурой, подготовленным воздухом и умеренным темпом работы NBR служит долго и предсказуемо.
Слабые места тоже известны. По износостойкости NBR уступает полиуретану: при высоком темпе и длинных ходах кромка истирается быстрее. На морозе ниже -20 °C материал дубеет, и цилиндр травит воздух до прогрева. Наконец, NBR плохо переносит кетоны, сложные эфиры и ароматические растворители - это важно там, где оборудование моют агрессивной химией.
PU: полиуретан для интенсивной работы
Полиуретан - эластомер с существенно более высокой прочностью и стойкостью к истиранию, чем каучуки. Именно поэтому современные цилиндры массовых серий комплектуют полиуретановыми манжетами поршня и штока: при том же прижиме кромка PU изнашивается заметно медленнее, чем NBR, и лучше переживает «сухие» участки, где плёнка смазки временно нарушена. Типовой диапазон температур - от -35 до +80 °C, то есть полиуретан ещё и выигрывает у NBR на холоде.
Главный враг полиуретана - гидролиз: длительный контакт с горячей водой и постоянно влажным тёплым воздухом разрушает материал, манжета размягчается и теряет форму кромки. Отсюда практическое правило: цилиндру с уплотнениями PU нужен осушенный воздух. Класс чистоты и точку росы задают по стандарту ISO 8573; для обычного цеха достаточно влагоотделителя, для уличных установок и покрасочных участков нужен осушитель.
FKM: когда температура и химия важнее износа
Фторкаучук FKM - материал для тяжёлых сред: типовой диапазон от -15 до +200 °C, стойкость к большинству масел, топлив и агрессивной химии. Его ставят в цилиндры возле печей, прессов горячей штамповки, в литейных производствах - там, где NBR и PU стареют за месяцы.
Платить приходится дважды: FKM дороже, а его износостойкость ниже, чем у полиуретана. Поэтому фторкаучук - не «улучшенная» замена PU, а отдельное исполнение под температуру и химию; ставить его «с запасом» в обычный цех бессмысленно. На морозе FKM тоже ограничен: ниже -15 °C кромка теряет эластичность раньше, чем у PU.
Смазка и качество воздуха: вторая половина ресурса
Материал манжеты - только половина уравнения. Вторая половина - то, по чему и в чём она скользит. Цилиндры закладываются на смазку на весь срок службы: консистентная смазка наносится на гильзу и уплотнения при сборке. Отсюда три практических следствия:
- Не подавайте масляный туман без необходимости. Распыляемое масло вымывает заводскую консистентную смазку. Если маслораспылитель уже работал в магистрали, отключать его нельзя: узел стал зависим от подачи масла.
- Следите за уносом компрессорного масла. Отдельные типы синтетических масел агрессивны к NBR, а эмульсия масла с конденсатом работает как абразив. Фильтрация и влагоотделение по ISO 8573 решают обе проблемы.
- Чистота воздуха важнее марки эластомера. Частицы ржавчины и окалины из магистрали изнашивают любую манжету - и NBR, и PU, и FKM. Фильтр 40 мкм перед узлом - минимум, для точных приводов - 5 мкм.
Подобрать цилиндр, блок подготовки воздуха и материалы уплотнений в одном комплекте можно по каталогу WAALPC: 425 серий в 15 категориях, 28 480 артикулов в реестре.
Таблица выбора материала уплотнений
| Критерий | NBR | PU (полиуретан) | FKM (фторкаучук) |
|---|---|---|---|
| Типовой диапазон температур | от -20 до +80 °C | от -35 до +80 °C | от -15 до +200 °C |
| Износостойкость при трении | средняя | высокая | средняя |
| Стойкость к влажному тёплому воздуху | хорошая | ограниченная (гидролиз) | хорошая |
| Минеральные масла и смазки | совместим | совместим | совместим |
| Агрессивная химия, растворители | слабая стойкость | слабая стойкость | высокая стойкость |
| Относительная стоимость | низкая | средняя | высокая |
| Типовое применение | стандартные цеховые условия | высокий темп, длинные ходы, холод | жар, литейные и химические производства |
Читать таблицу стоит от условий, а не от материала: сначала температура у места установки, затем состояние воздуха (точка росы, масло, частицы), затем темп работы. Если ни один пункт не выходит за рамки обычного цеха - подойдёт стандартное исполнение.
Что стоит в цилиндрах WAALPC
WAALPC работает с 2011 года и держит полный производственный цикл - от разработки и механообработки до сборки и испытаний, поэтому пары «гильза - уплотнение» проверяются на собственных ресурсных стендах. В профильных цилиндрах серии DSBC (аналог Festo, присоединительные размеры по ISO 15552) и круглых мини-цилиндрах серии DSNU по ISO 6432 манжеты поршня и штока работают в паре с анодированной гильзой и закладываются на смазку на весь срок службы. Полный перечень приводов - на странице «Пневмоцилиндры».
На продукцию действует гарантия 12 месяцев, поставки идут более чем в 40 стран. Если условия нестандартные - жара у печи, мороз на улице, мойка химией - пришлите спецификацию с описанием среды: подберём серию и исполнение уплотнений под задачу.
Частые вопросы
Какой материал уплотнений стоит в цилиндре «по умолчанию»?
Можно ли ставить цилиндр с уплотнениями NBR в неотапливаемом помещении?
Что быстрее всего разрушает полиуретановые манжеты?
Нужно ли дополнительно смазывать пневмоцилиндр?
Когда оправдан переход на FKM?
Как заменить изношенные уплотнения и где купить цилиндры WAALPC?
Автор: Вадим Ибрагимов, главный инженер представительства WAALPC в России. Вопросы по подбору: info@waalpc.ru
