Коротко
Пневмосистема теряет воздух в четырёх местах: через утечки, из-за завышенного давления, из-за приводов и трубок «с запасом» и из-за скорости, которую регулируют давлением вместо дросселей. Одно отверстие диаметром 1 мм при 6 бар уносит около 29 000 м³ воздуха за год непрерывной работы - порядка 2 900 кВт·ч электроэнергии. Всё это устраняется штатными компонентами: регуляторами давления, дросселями с обратным клапаном и блоками подготовки воздуха.
Почему сжатый воздух такой дорогой
Энергетическая цепочка длинная: электроэнергия - компрессор - подготовка - магистраль - привод. На каждом участке есть потери, а тепло сжатия почти целиком рассеивается. Для оценочных расчётов принимают удельный расход порядка 0,1 кВт·ч электроэнергии на 1 нм³ сжатого воздуха при 6-8 бар: каждый сэкономленный кубометр - прямая экономия киловатт-часов.
Особенность пневматики: потери не выключаются вместе с оборудованием. Станок простаивает, а утечки в его обвязке стравливают сеть круглосуточно. Поэтому экономию начинают не с замены компрессора, а с ревизии компонентов на машинах.
Утечки: сколько стоит одно отверстие
Расход через отверстие пропорционален его площади, то есть квадрату диаметра: свищ 3 мм теряет не в три, а в девять раз больше воздуха, чем отверстие 1 мм. Оценим годовые потери при избыточном давлении 6 бар и наработке сети 8 000 часов в год.
| Диаметр отверстия | Утечка при 6 бар | Потери за 8 000 ч, нм³ | Электроэнергия, кВт·ч/год |
|---|---|---|---|
| 1 мм | ~1 л/с (3,6 м³/ч) | ~29 000 | ~2 900 |
| 3 мм | ~10 л/с (36 м³/ч) | ~290 000 | ~29 000 |
| 5 мм | ~30 л/с (108 м³/ч) | ~860 000 | ~86 000 |
Значения округлены; принят удельный расход компрессора 0,1 кВт·ч на 1 нм³.
Типовые места утечек - резьбовые соединения, быстроразъёмы, изношенные шланги и уплотнения. Искать их проще всего в нерабочую смену: закрыть потребителей и засечь, как быстро падает давление в ресивере, затем пройти сеть с мыльным раствором или ультразвуковым течеискателем. Цанговые соединения по ISO 16030 при правильном монтаже герметичны; трубку с царапиной у цанги нужно подрезать или заменить, а не вставлять повторно.
Давление: минимально достаточное, а не «с запасом»
Расход воздуха приводом пропорционален абсолютному давлению. Для двустороннего цилиндра приближённо:
q = 2 · V · (p + 1), где q - расход в нормальных литрах за двойной ход, V - рабочий объём цилиндра в литрах, p - избыточное давление в барах.
Снижение давления с 7 до 6 бар даёт отношение (6 + 1) / (7 + 1) = 0,875 - около 12% экономии воздуха на каждом приводе без каких-либо переделок. На стороне компрессора действует инженерное правило: снижение давления нагнетания на 1 бар экономит порядка 7% потребляемой электроэнергии. Утечки при меньшем давлении тоже сокращаются.
Вывод: давление задаётся не «по манометру компрессора», а регулятором у каждого потребителя - на минимальном уровне, при котором узел работает стабильно. Для этого служат регуляторы давления серии AR - аналог SMC AR с фиксацией настройки. Отдельный приём - пониженное давление на холостом ходу: обратный ход цилиндра без нагрузки не требует полного давления, снижение с 6 до 2,5 бар вдвое уменьшает расход на этом ходе.
Регуляторы, дроссели и блоки подготовки собраны в каталоге WAALPC: 425 серий в 15 категориях, 28 480 артикулов в реестре.
Диаметр: цилиндр по усилию, магистраль по расходу
Расход цилиндра растёт как квадрат диаметра поршня. Установка D50 вместо достаточного D32 «на всякий случай» увеличивает расход воздуха в (50 / 32)² = 2,4 раза при той же выполняемой работе. Обычно достаточно, чтобы статическая нагрузка составляла 50-70% теоретического усилия цилиндра - остальной запас уже заложен.
Пример. Цилиндр D32 с ходом 100 мм имеет рабочий объём около 0,08 л на ход. При 6 бар расход за двойной ход: q = 2 · 0,08 · 7 = 1,1 нл. При темпе 10 циклов в минуту за 8 000 часов это около 5 400 нм³ - примерно 540 кВт·ч. Тот же узел на D50 потратил бы в 2,4 раза больше.
С магистралью и трубками логика обратная: занижать диаметр нельзя. Падение давления в узких линиях компенсируют повышением давления компрессора - и платят за это по 7% энергии за каждый лишний бар. Ориентир хорошей практики: суммарное падение давления от ресивера до потребителя - не более 0,3 бар.
Дроссели: скорость задаёт дроссель, а не давление
Если скорость привода «настраивают» давлением, цилиндр работает либо с ударами, либо с недобором усилия, а воздух расходуется без пользы. Правильная схема - номинальное давление плюс дроссель с обратным клапаном на выхлопе: подача остаётся свободной, выхлоп дросселируется, ход получается плавным и устойчивым к колебаниям нагрузки.
В каталоге WAALPC это дроссели с обратным клапаном серии AS - угловое исполнение с цанговым присоединением, аналог SMC AS и Festo GRLA. Полный набор исполнений - в разделе дросселей WAALPC. Дополнительный эффект точной настройки скорости - меньше ударов в конце хода, дольше живут уплотнения, а значит меньше внутренних перетечек, которые не слышно и не видно.
Подготовка воздуха: герметичность начинается с чистоты

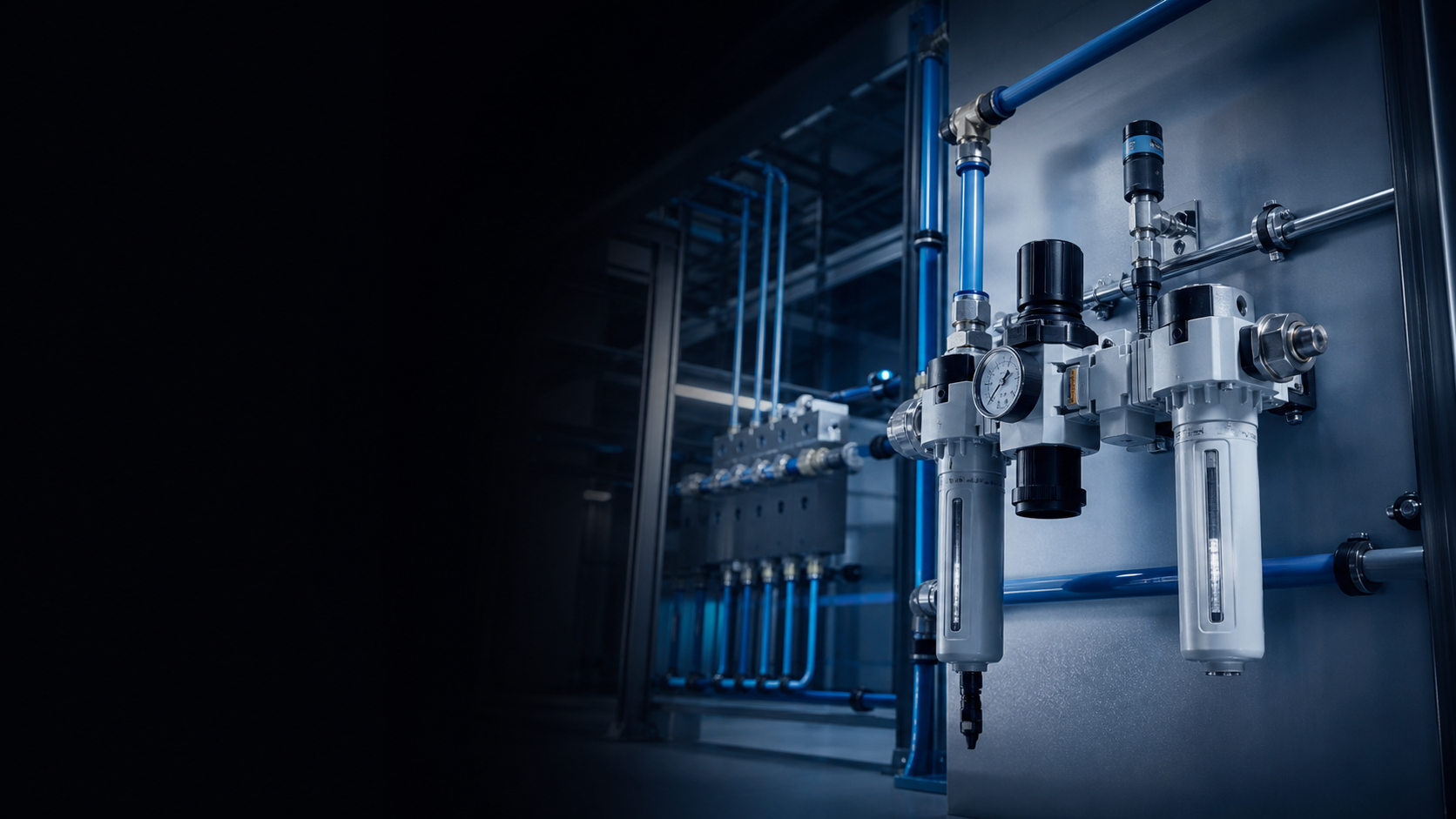

Твёрдые частицы и конденсат изнашивают кромки уплотнений в распределителях и цилиндрах. Изношенное уплотнение - это внутренняя утечка: воздух перетекает из полости в полость и уходит в выхлоп мимо работы. Класс чистоты воздуха нормирует ISO 8573; обеспечивает его блок подготовки на входе каждой машины - фильтр, регулятор и при необходимости маслораспылитель. У WAALPC это блоки подготовки воздуха серии AC - аналог SMC AC в двух- и трёхкомпонентной компоновке.
WAALPC выпускает пневмокомпоненты с 2011 года на производстве полного цикла: разработка, механообработка, сборка, испытания. Поставки более чем в 40 стран, гарантия - 12 месяцев.
Контрольный список экономии воздуха:
- раз в квартал - обход сети с течеискателем, раз в год - тест падения давления в нерабочую смену;
- регулятор у каждой машины, давление - минимально достаточное;
- скорость приводов - дросселями на выхлопе, не давлением;
- цилиндры - по требуемому усилию, магистраль - без заниженных диаметров;
- отсечной клапан на простаивающее оборудование - утечки не работают в выходные;
- фильтрация по ISO 8573 и своевременный дренаж конденсата.
Частые вопросы
Как найти утечки без приборов?
Какое давление выставлять на регуляторе?
Дроссель ставить на подаче или на выхлопе?
Сколько экономит снижение давления на 1 бар?
Совместимы ли компоненты WAALPC с существующей обвязкой?
Где купить регуляторы, дроссели и блоки подготовки WAALPC?
